K&B 緩衝重型高身櫃拉物架

商品簡述：

台灣專利號碼 M471803、M493925
結構發明專利 I512206

建議安裝ㄇ型把手

規格與尺寸詳見下方表格↓

檔案下載

緩衝低身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5130-3	300 (mm)	1300~1600 (mm)	鐵鍍鉻	4
F5140-3	400 (mm)	1300~1600 (mm)	鐵鍍鉻	4

緩衝低身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5130S-3	300 (mm)	1300~1600 (mm)	不鏽鋼鍍鉻	4
F5140S-3	400 (mm)	1300~1600 (mm)	不鏽鋼鍍鉻	4

緩衝中身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5230-3	300 (mm)	1540~1840 (mm)	鐵鍍鉻	5
F5240-3	400 (mm)	1540~1840 (mm)	鐵鍍鉻	5

緩衝中身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5230S-3	300 (mm)	1540~1840 (mm)	不鏽鋼鍍鉻	5
F5240S-3	400 (mm)	1540~1840 (mm)	不鏽鋼鍍鉻	5

緩衝高身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5330-3	300 (mm)	1810~2110 (mm)	鐵鍍鉻	5
F5340-3	400 (mm)	1810~2110 (mm)	鐵鍍鉻	5

緩衝高身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5330S-3	300 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	5
F5340S-3	400 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	5

緩衝高身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5430-3	300 (mm)	1810~2110 (mm)	鐵鍍鉻	6
F5440-3	400 (mm)	1810~2110 (mm)	鐵鍍鉻	6

緩衝高身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5415S-3	150 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5420S-3	200 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5430S-3	300 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5440S-3	400 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6

低身櫃

緩衝低身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5130-3	300 (mm)	1300~1600 (mm)	鐵鍍鉻	4
F5140-3	400 (mm)	1300~1600 (mm)	鐵鍍鉻	4

緩衝低身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5130S-3	300 (mm)	1300~1600 (mm)	不鏽鋼鍍鉻	4
F5140S-3	400 (mm)	1300~1600 (mm)	不鏽鋼鍍鉻	4

中身櫃

緩衝中身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5230-3	300 (mm)	1540~1840 (mm)	鐵鍍鉻	5
F5240-3	400 (mm)	1540~1840 (mm)	鐵鍍鉻	5

緩衝中身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5230S-3	300 (mm)	1540~1840 (mm)	不鏽鋼鍍鉻	5
F5240S-3	400 (mm)	1540~1840 (mm)	不鏽鋼鍍鉻	5

高身櫃

緩衝高身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5330-3	300 (mm)	1810~2110 (mm)	鐵鍍鉻	5
F5340-3	400 (mm)	1810~2110 (mm)	鐵鍍鉻	5

緩衝高身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5330S-3	300 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	5
F5340S-3	400 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	5

高高身櫃

緩衝高身櫃拉物架 (掛籃材質：鐵)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5430-3	300 (mm)	1810~2110 (mm)	鐵鍍鉻	6
F5440-3	400 (mm)	1810~2110 (mm)	鐵鍍鉻	6

緩衝高身櫃拉物架 (掛籃材質：不鏽鋼)

左右滑動看表格

型號	適用櫃寬外徑寬度	可調整內徑高度	掛籃材質	掛籃數量
F5415S-3	150 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5420S-3	200 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5430S-3	300 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6
F5440S-3	400 (mm)	1810~2110 (mm)	不鏽鋼鍍鉻	6

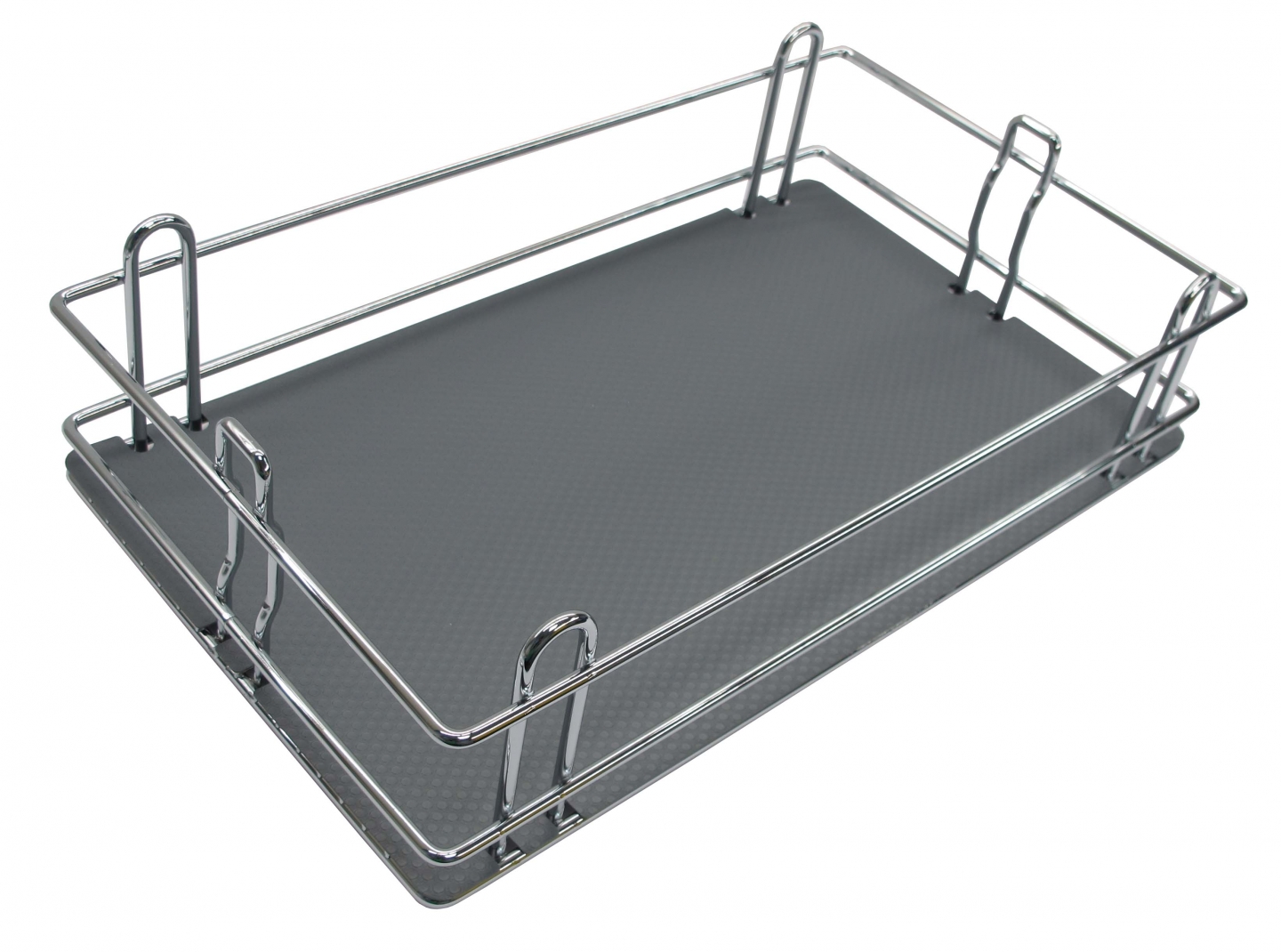

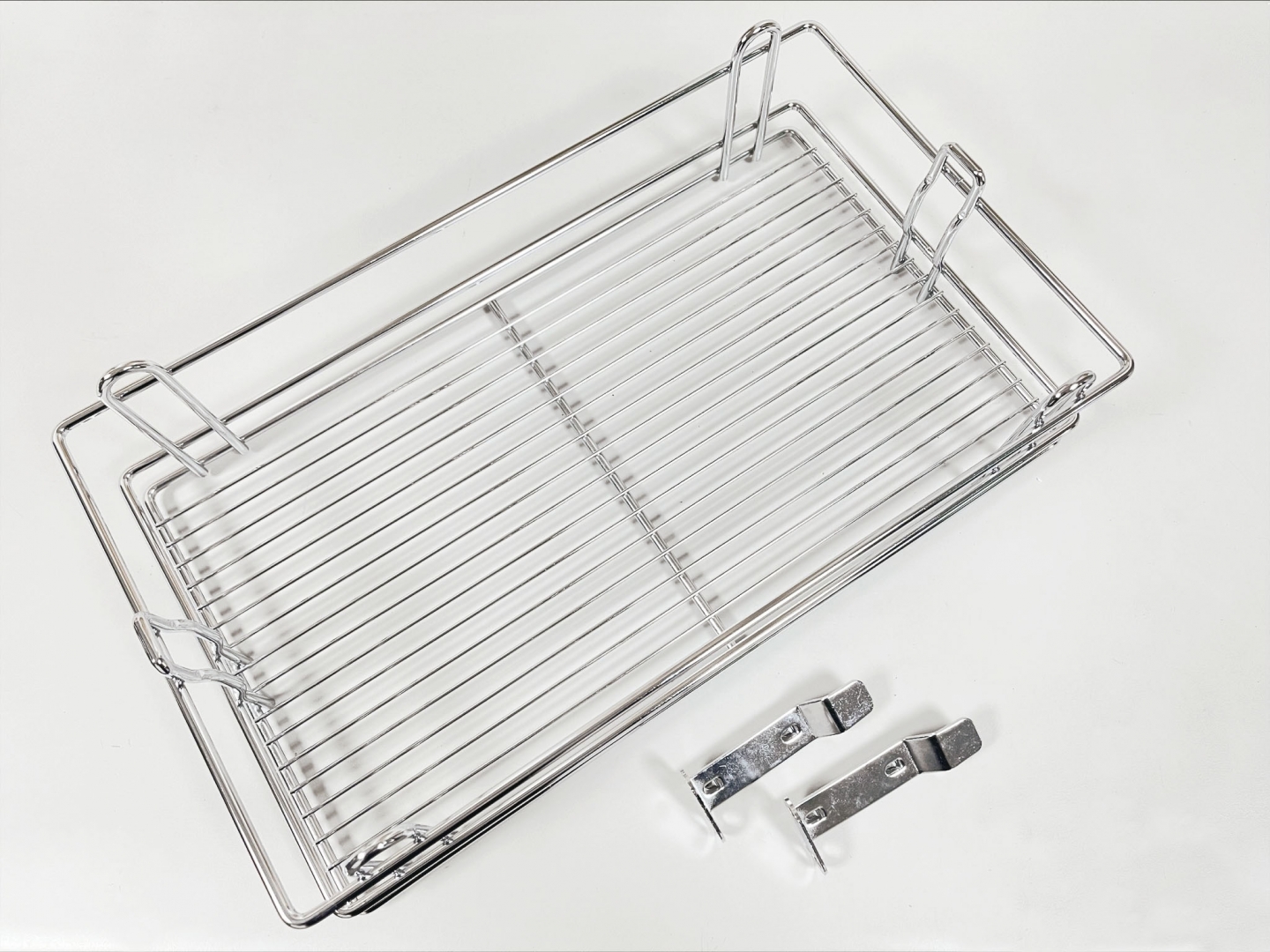

掛籃尺寸

**15公分掛籃**
荷重：6KG
寬96 x 深470 x 高110 (mm)

**20公分掛籃**
荷重：6KG
寬140 x 深470 x 高110 (mm)

**30公分掛籃**
荷重：6KG
寬250 x 深470 x 高110 (mm)

**40公分掛籃**
荷重：6KG
寬350 x 深470 x 高110 (mm)

配件

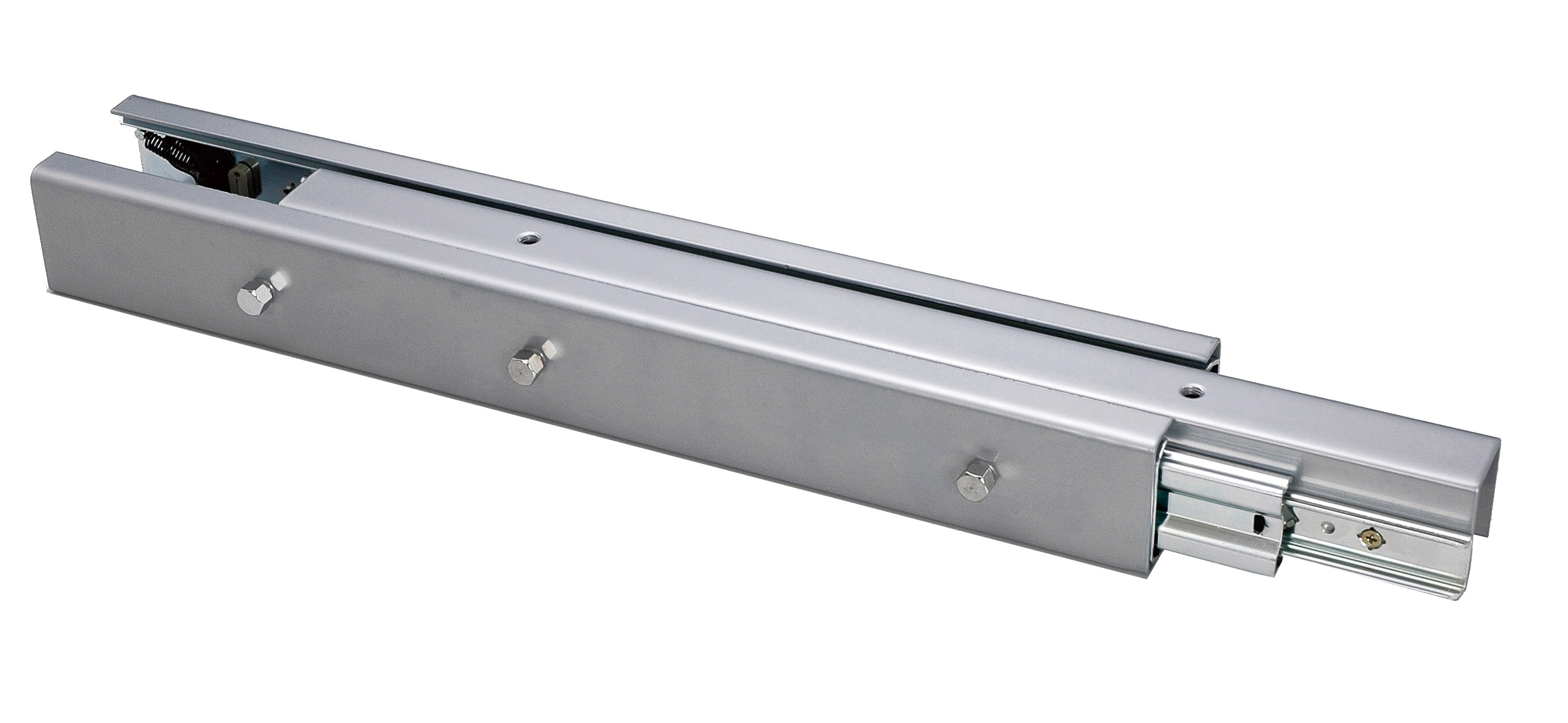

**緩衝重型下滑軌**
ZK5001-2
長500 x 寬97 x 高63 (mm)
緩衝行程 75 (mm)

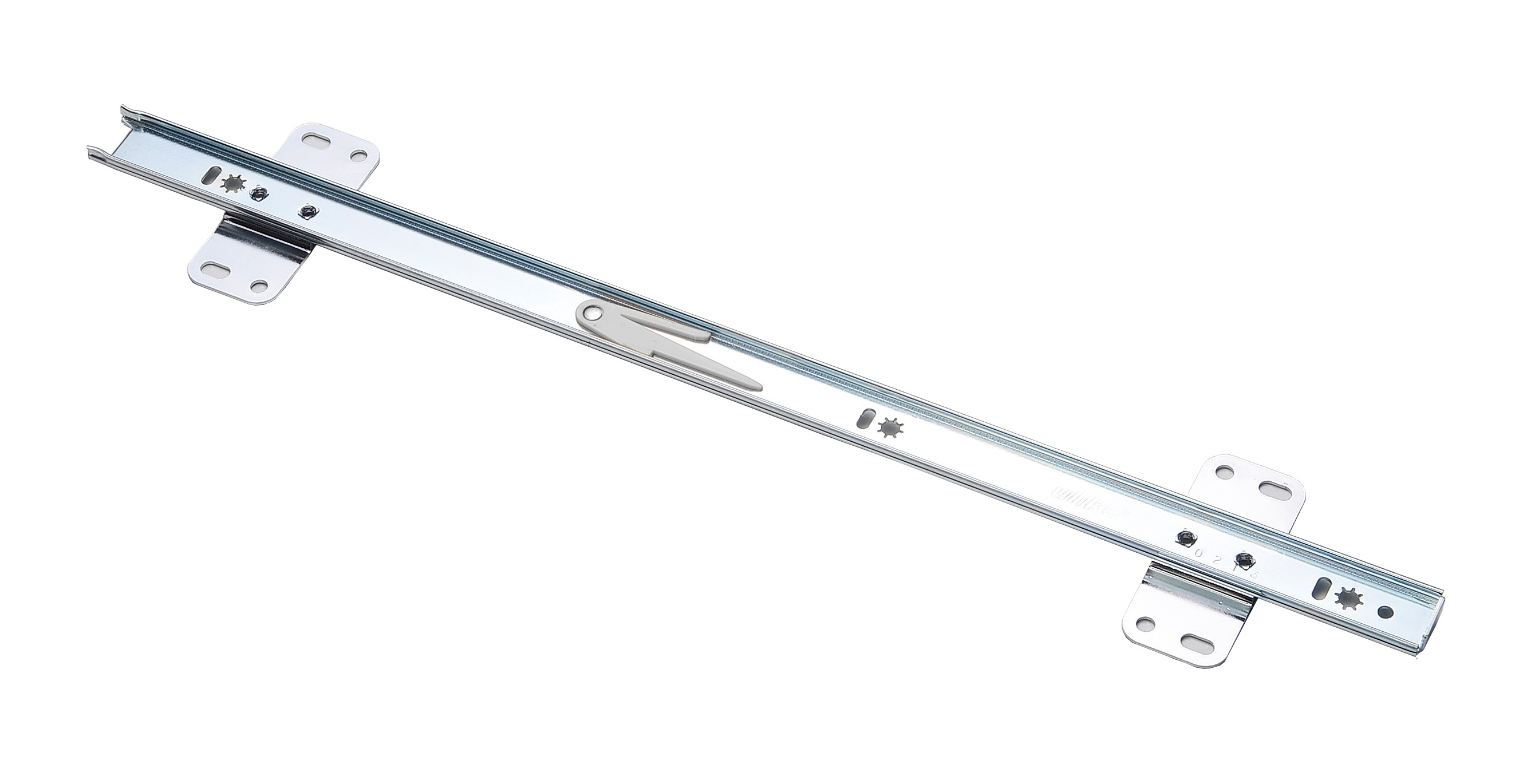

**緩衝上滑軌**
ZK5001-3
長498 x 寬85 x 高16 (mm)

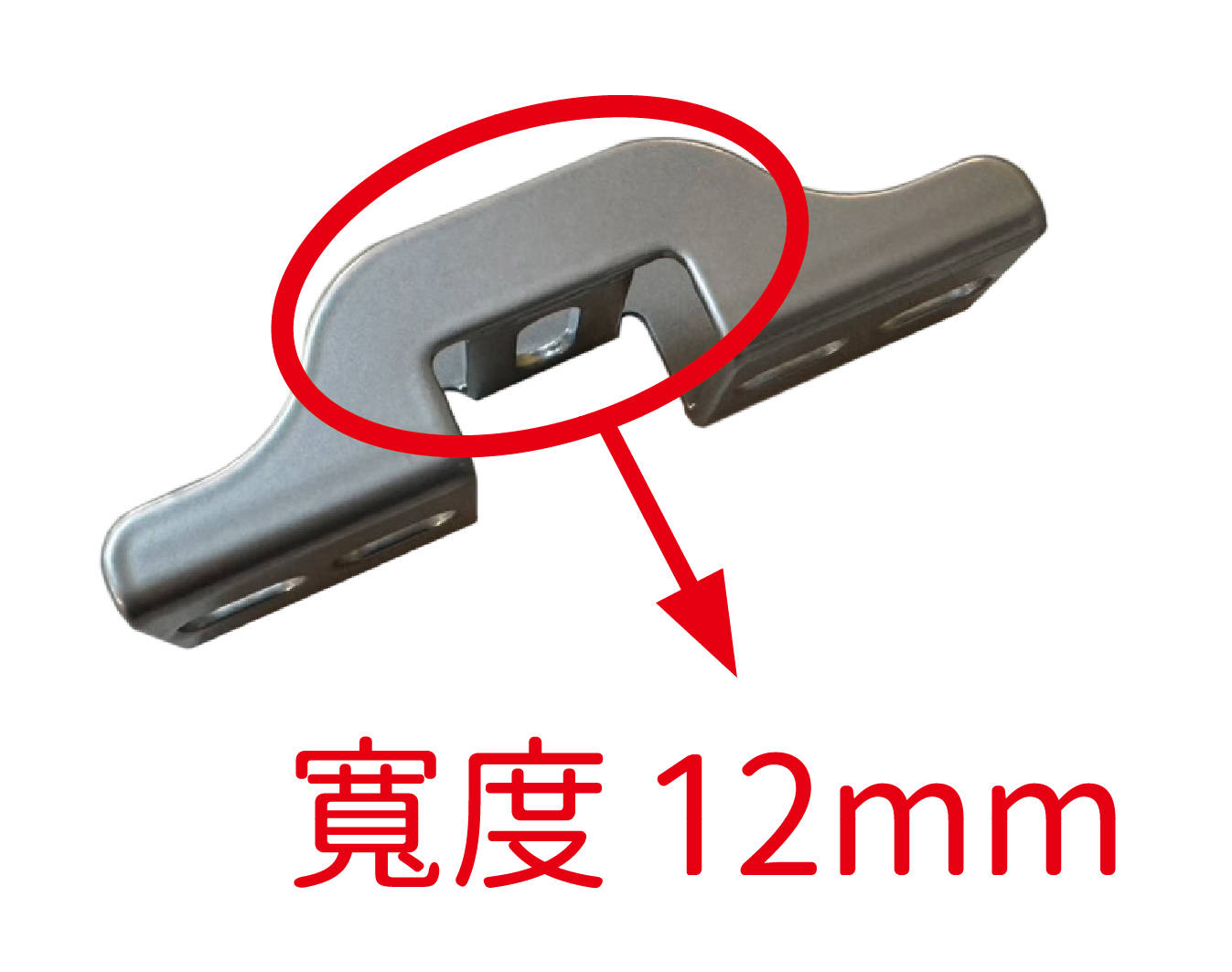

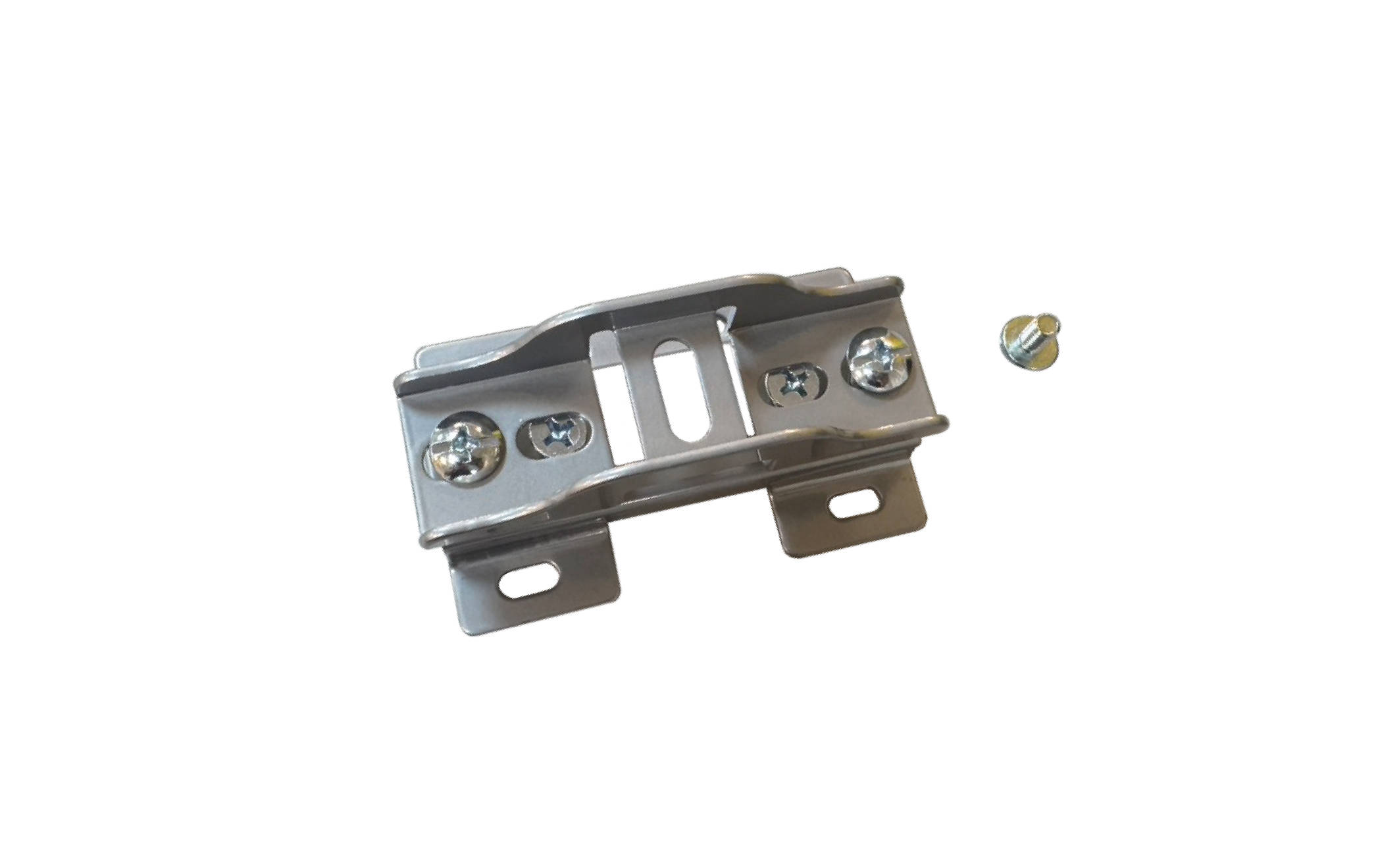

**ㄇ形延伸桿專用T把**
ZK5001-5
長95 x 寬60 (mm)
F53、F54系列專用

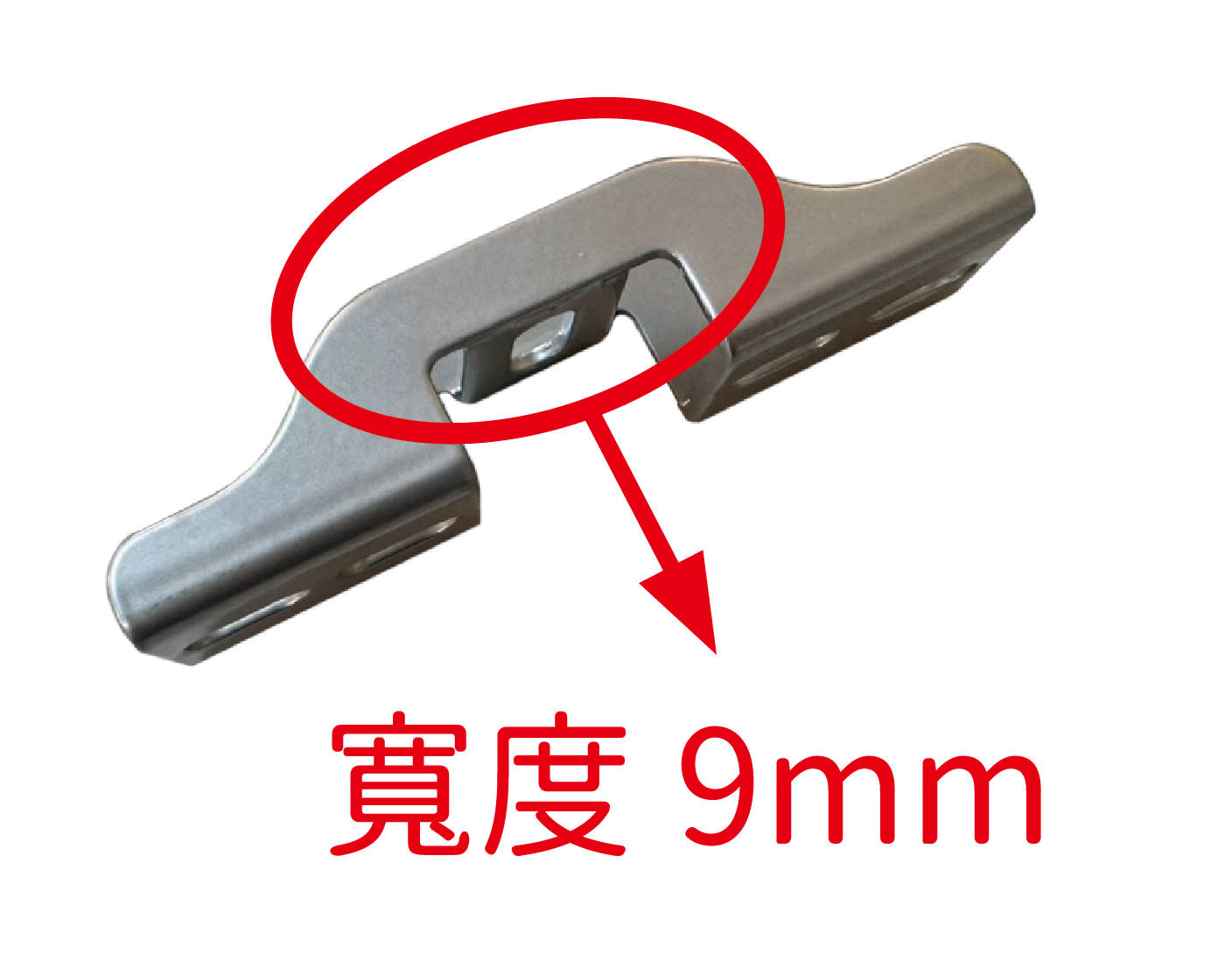

**ㄇ形延伸桿專用T把**
ZK5001-5
長95 x 寬60 (mm)
F53、F54系列專用

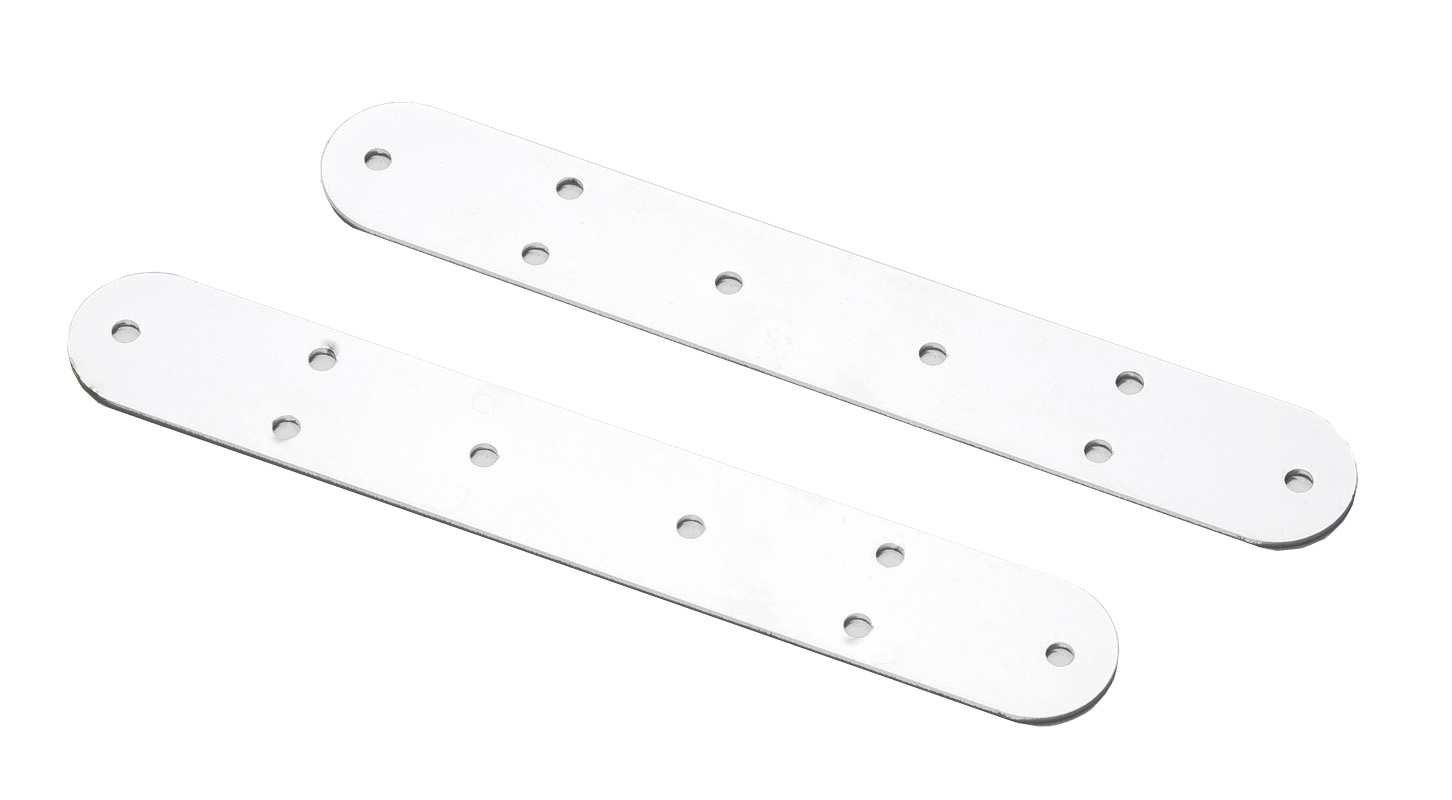

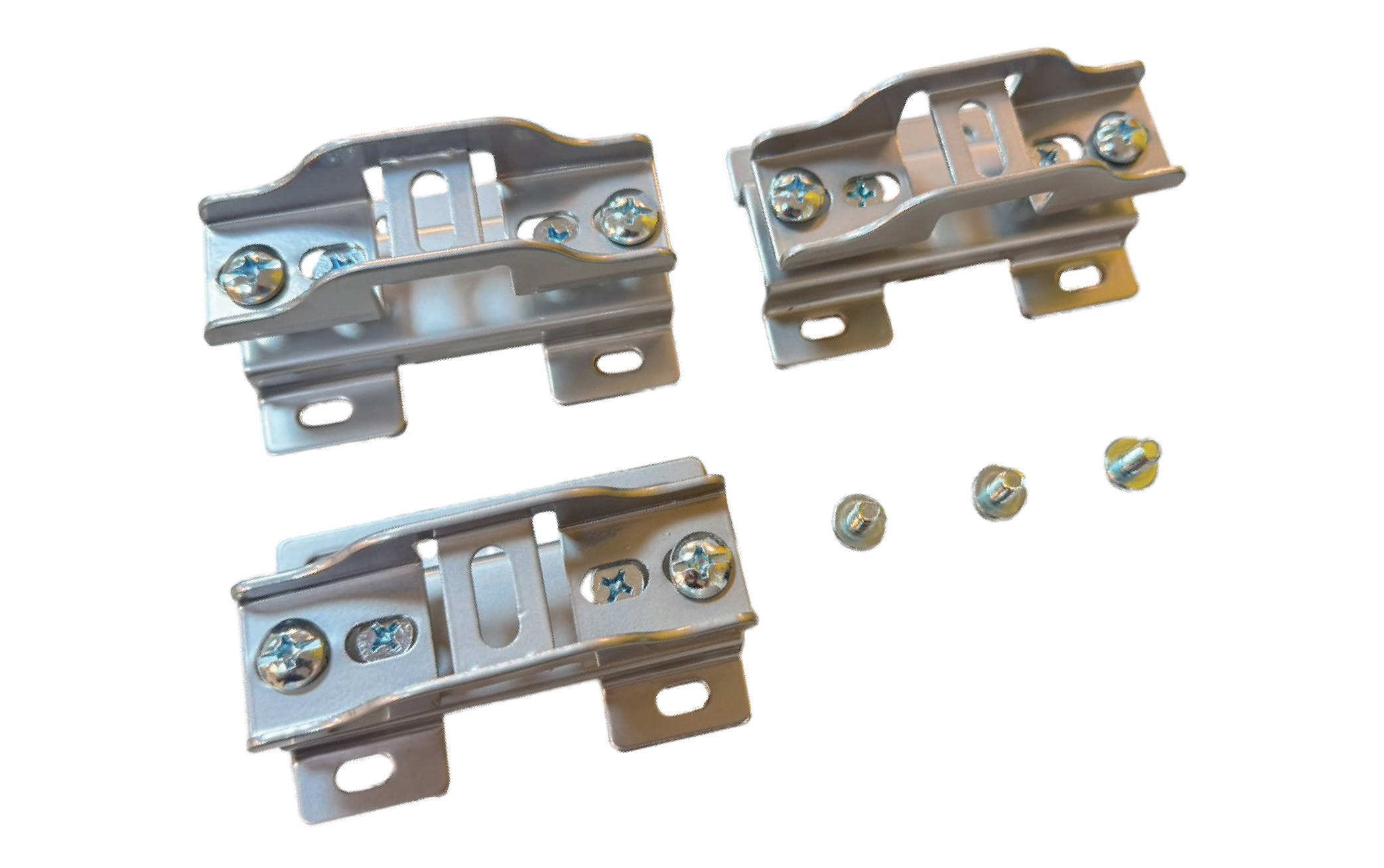

**門板串接五金**
ZK5001-4
長200 x 寬30 (mm)
F53、F54系列專用

安裝注意事項

安裝最小深度(內徑) 520mm。

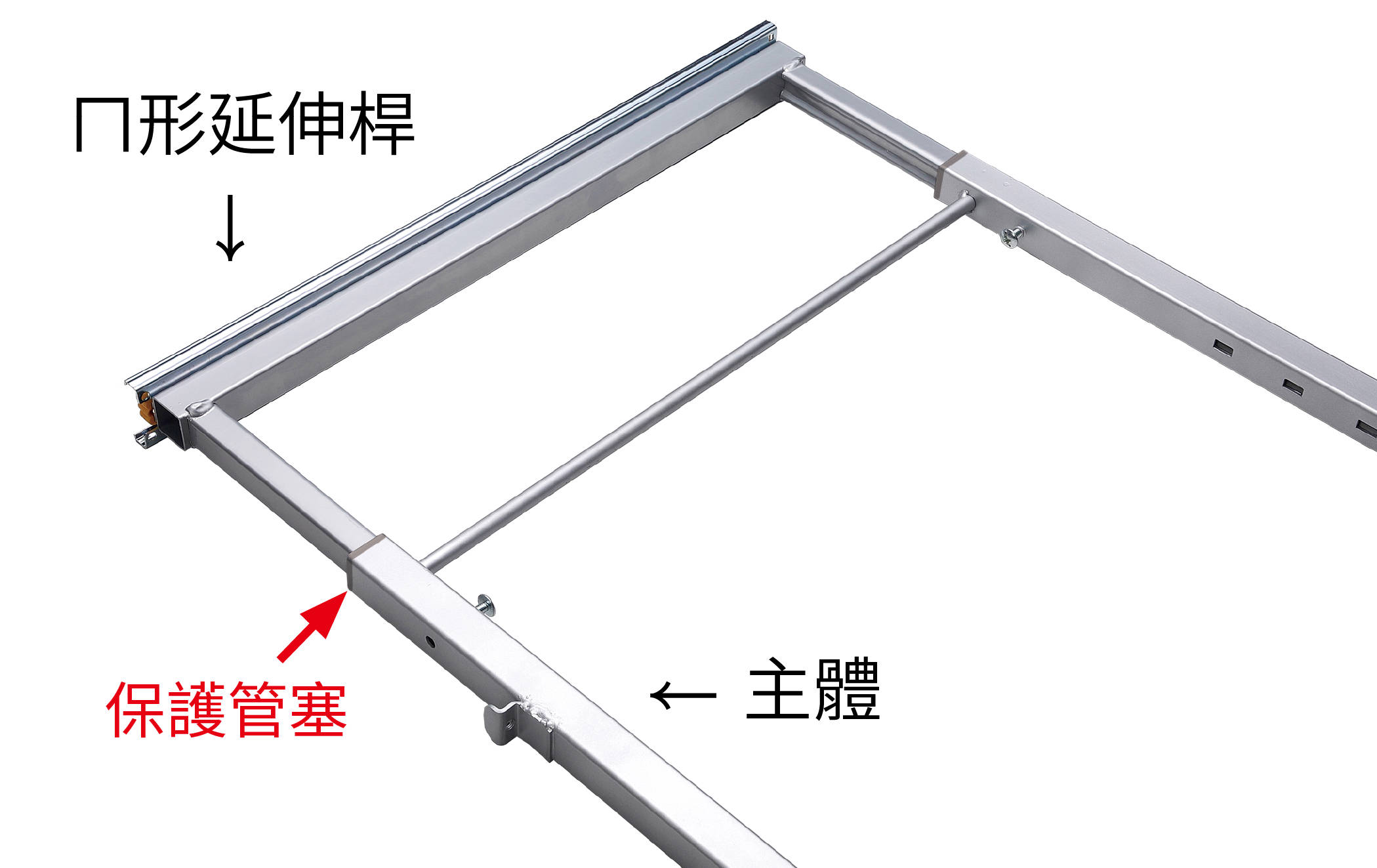

調整高度伸縮桿，以 250mm內之距離主體最為牢固。

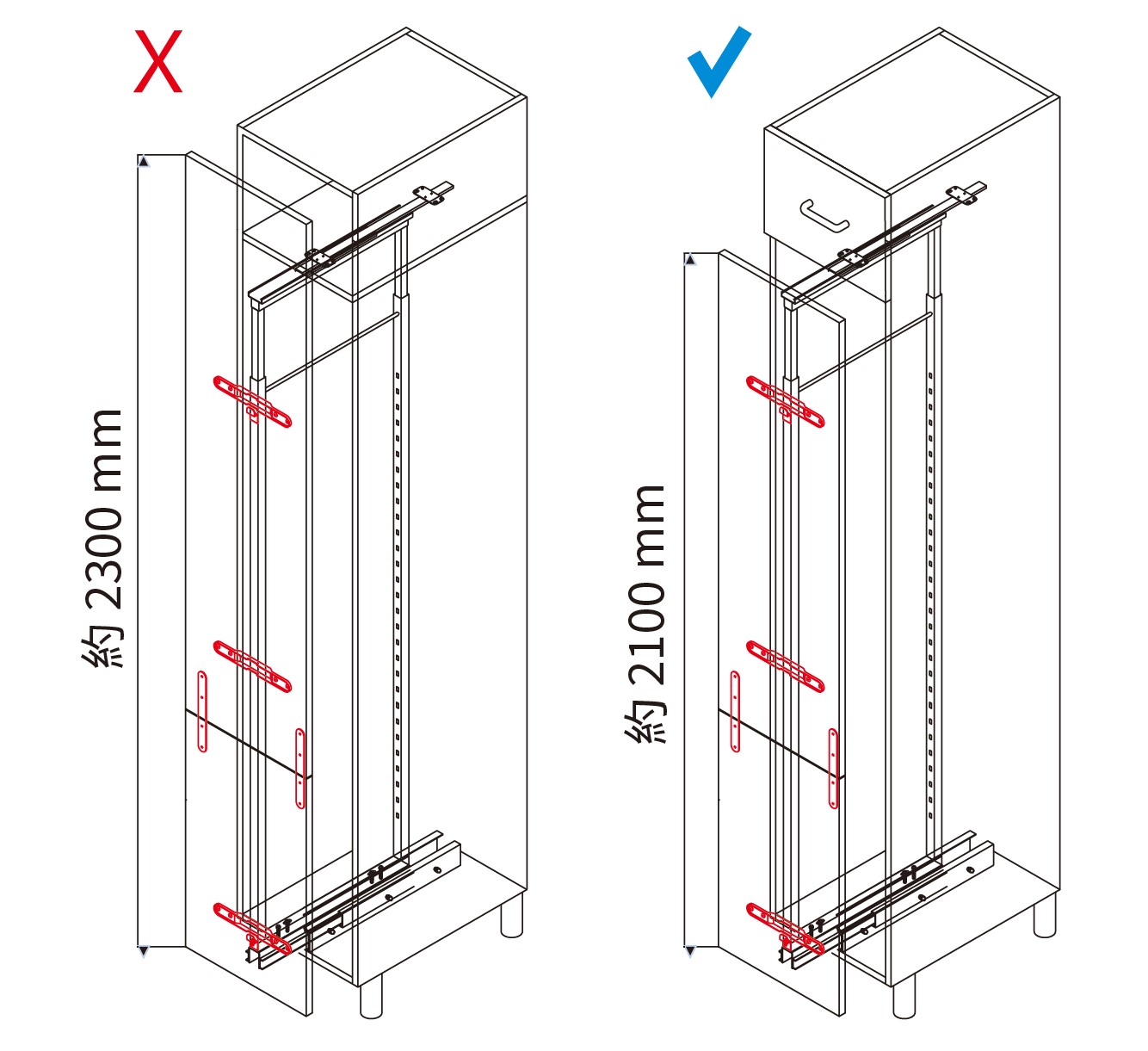

設計高身櫃之櫃體高度以不超過 2100mm最為適當，門板建議裁切 2片，可避免門板彎曲之現象。
如門板總長超過 2100mm恐造成不易調整，而導致門板與櫃體間產生間隙。
掛籃加高器為選購配件 ZK5001-7

※ 右圖為較佳設計範例
門板請勿設計過高，骨架固定Ｔ把鎖固位置高度有限，
恐導致櫃體上方處無法密合。

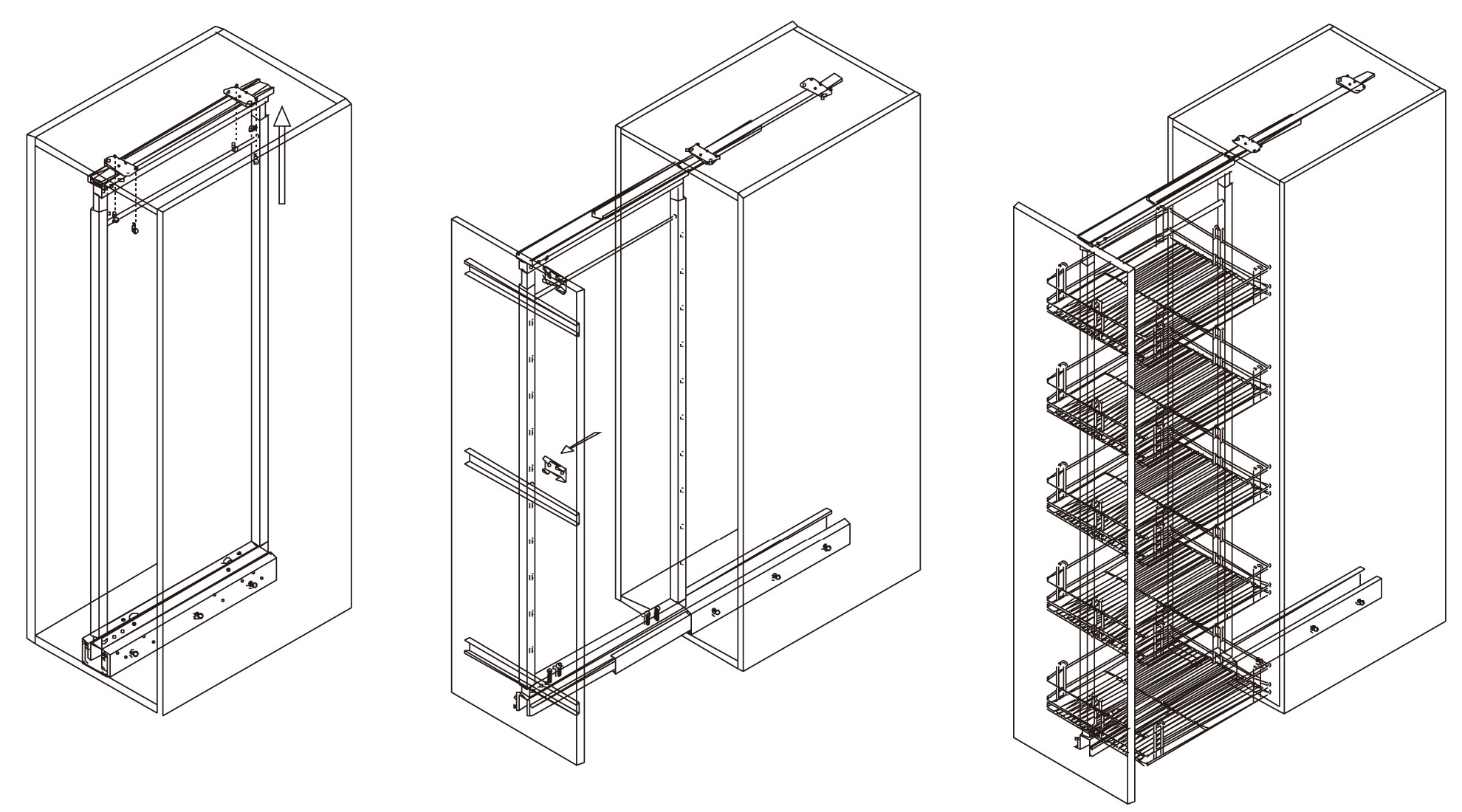

安裝過程示意圖
